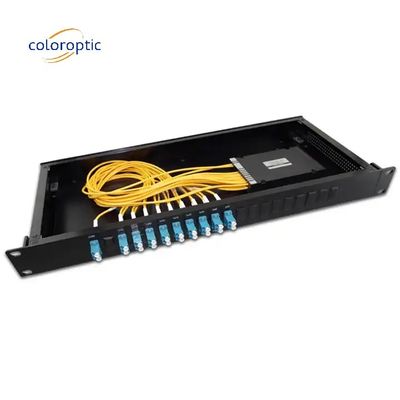

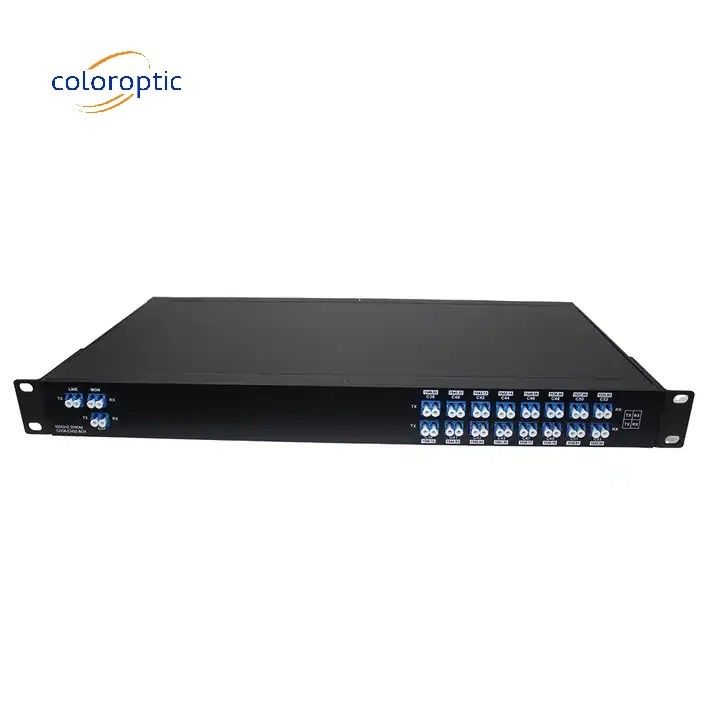

Conector LC de sistema WDM de fibra única modelo 40 canais DWDM AAWG
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Color Optic |
| Certificação: | ROHS |
| Número do modelo: | CO-DMUX40CHS |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Preço: | USD |
| Detalhes da embalagem: | Cartão |
| Tempo de entrega: | 5 a 8 dias |
| Termos de pagamento: | Western Union, T/T, L/C |
| Habilidade da fonte: | 1000 partes/mês |
|
Informação detalhada |
|||
| Garantia: | 3 anos | Comprimento de onda: | Banda C da UIT |
|---|---|---|---|
| Peso: | 1.5 kg | Conector: | LC/UPC |
| Dimensão: | 250 mm x 438 mm x 44 mm | Temperatura de armazenamento: | -40°C a +85°C |
| Afastamento de canal: | 50 Hz | Banda da UIT: | Banda C da UIT |
| Destacar: | Canal WDM Modelo 40,Modelo AAWG WDM,40 canais WDM de fibra única |
||
Descrição de produto
WDM Modelo 40 Canal DWDM AAWG Single Fiber Low Inser Loss WDM System LC Connector
Descrição do produto:
Optica de coresCO-DMUX40CHSé um multiplexador/demultiplexador óptico passivo de fibra única, constituído por um módulo AAWG.
O módulo AAWG (Athermal Arrayed Waveguide Grating) baseia-se na tecnologia de sílica sobre silício e não requer energia elétrica.
As especificações servem para C-band AWG Flattop MUX/DEMUX no sistema DWDM.
Isso fornece uma solução de transporte de largura de banda confiável, flexível e eficiente para os operadores, radiodifusão e TV, IDC, finanças, governo, nuvem, dados maciços e outras indústrias.
Características:
- Baixa perda de inserção
- Alto isolamento
- Design compacto
- Boa uniformidade entre canais
- Largo comprimento de onda operacional: banda C da UIT
- Temperatura de funcionamento: -20 a 75°C
Aplicações:
- Sistema DWDM
- Redes PON
- Ligações CATV
- Amplificadores de fibra óptica
- Roteamento de comprimento de onda
Personalização:
|
Parâmetro |
Especificações |
Unidade |
||
| Min. | Tipo | Max. | ||
| Canais | 40 | |||
|
Perda de inserção |
5.0 |
5.5 |
dB | |
| dB | ||||
| Espaçamento entre canais | 100 | GHz | ||
| Largura de banda do canal | λC ± 0.11 | nm | ||
| Isolamento do canal adjacente | 25 | dB | ||
| Isolamento de canais não adjacentes | 30 | dB | ||
| Perda de retorno | 40 | dB | ||
| Frequência da UIT | 192 | 195.9 | THz | |
| Precisão da frequência central | 50 | 50 | pm | |
| Uniformidade da perda de inserção | 1 | dB | ||
| Ripple | 0.5 | dB | ||
| Largura de banda de 1 dB | 0.4 | nm | |||
| Largura de banda de 3 dB | 0.6 | nm | |||
| Perda dependente da polarização | 0.5 | dB | |||
| Dispersão do modo de polarização | 0.5 | ps | |||
| Dispersão cromática | ¢ 20 | 20 | ps/nm | ||
Embalagem e transporte:
O modelo WDM é embalado e enviado em uma caixa de cartão ondulado de alta qualidade que é projetada para manter o produto seguro durante o transporte.e quantidade no exteriorNo interior da caixa, cada unidade é envolvida individualmente em borracha para proteger contra choques e impactos.
