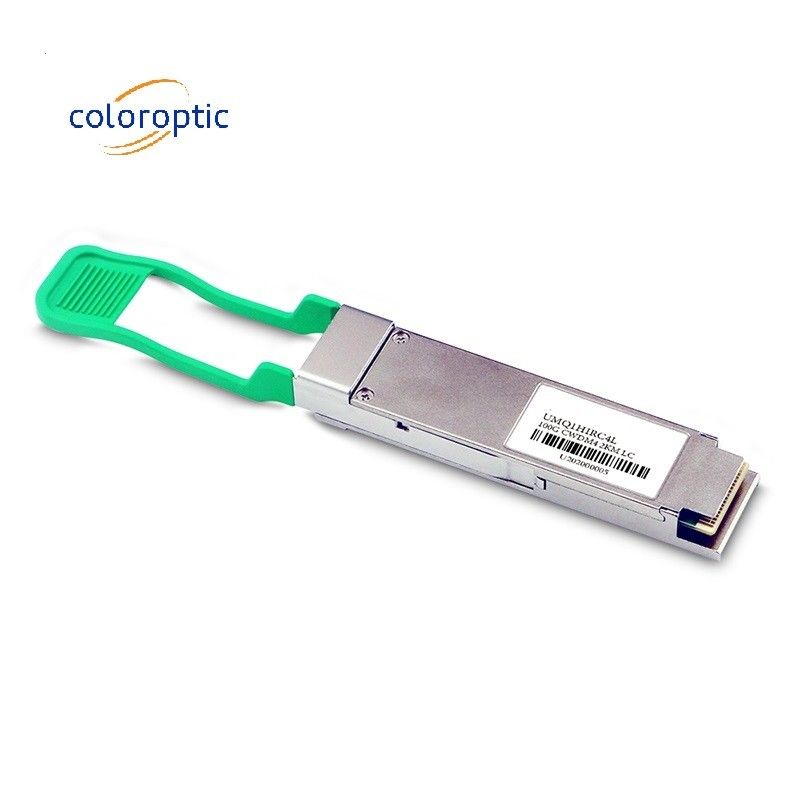

100Gb/s Módulo óptico SFP QSFP28 CWDM4 500m SMF Transceptor de fibra de modo único
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | coloroptic |
| Certificação: | UL, TUV, CE, RoHS, REACH, CMRT |
| Número do modelo: | C-Q81HCWSC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Placas com cartão |
| Tempo de entrega: | 7 a 15 dias |
| Termos de pagamento: | TT, LC, Western Union |
| Habilidade da fonte: | 5000 partes/mês |
|
Informação detalhada |
|||
| Taxa de dados: | 100 g | Comprimento de onda: | CWDM4 |
|---|---|---|---|
| Distância: | 2KM | Conector: | LC |
| Fator de forma: | QSFP28 | temperatura: | 0~70°C |
| DDM: | - Sim, sim. | Protocolos: | MSA |
| Garantia: | 3 anos | Etiqueta: | Pode ser personalizado |
| Dispersão do Poder: | <3> | Aplicação: | Links Ethernet de 100GBASE |
| Destacar: | Módulo óptico SFP de 100 Gb/s,Módulo óptico SFP CWDM4,Transmissor de fibra de modo único SMF |
||
Descrição de produto
Módulo de transmissor LC SMF de 100 Gb/s QSFP28 CWDM4
Este produto é um módulo transceptor projetado para aplicações de comunicação óptica de 500m. O projeto é compatível com a especificação 100GBASE CWDM4 Open Compute Project (OCP).O módulo converte 4 canais de entrada (ch) de dados elétricos de 25Gb/s em 4 sinais ópticos CWDM, e multiplexa-los num único canal para transmissão óptica de 100Gb/s. Por outro lado, no lado do receptor, o módulo desmultiplexa ópticamente uma entrada de 100Gb/s em sinais de 4 canais CWDM,e converte-os em dados elétricos de saída de 4 canais.
Os comprimentos de onda centrais dos 4 canais CWDM são 1271, 1291, 1311 e 1331 nm como membros da grade de comprimentos de onda CWDM definida na ITU-T G.694.2Para minimizar a dispersão óptica no sistema de longa distância, o conector LC é equipado com um conector LC duplex para a interface óptica e um conector de 38 pinos para a interface elétrica.A fibra monomodo (SMF) deve ser aplicada neste módulo.O FEC host é necessário para suportar até 500m de transmissão de fibra.Conexão óptica/elétrica e interface de diagnóstico digital de acordo com o acordo QSFP28 Multi-Source Agreement (MSA)Foi concebido para suportar as condições de funcionamento externas mais severas, incluindo temperatura, umidade e interferências EMI.
Características fundamentais
- Compatível com QSFP28 MSA
- 4 vias CWDM MUX/DEMUX
- Suporta uma taxa de bits agregada de 103,1 Gb/s
- Compatível com a especificação OCP 100G CWDM4
- Transmissão de até 500 m em fibra de modo único (SMF) com FEC
- Temperatura do gabinete de funcionamento: 15 a 60oC
- Interface elétrica 4x25G (OIF CEI-28G-VSR)
- Consumo máximo de energia 3,5 W

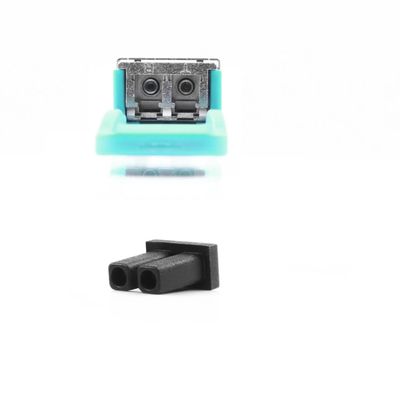

- Conector duplex LC
- Compatível com a RoHS
Aplicação
- Interconexão de Centros de Dados 100G
- 100G Ethernet
- Interconexões QDR e DDR em infra-bandas
- Rede empresarial
Detalhes do produto
É seriado de forma exclusiva e o tráfego de dados e aplicações testados para garantir que eles se integrarão na sua rede sem problemas.O suporte ao monitoramento óptico digital (DOM) também está presente para permitir o acesso a parâmetros operacionais em tempo realApoiamos a qualidade dos nossos produtos e orgulhosamente oferecemos uma garantia limitada de vida.
| Parâmetro | Símbolo | Min. | Tipico | Max. | Unidades | - Não, não. |
| Temperatura da caixa de funcionamento | TOP | 0 | 70 | degC | ||
| Distância de ligação com OM3 | D | 0.002 | 2 | km | ||
| Consumo de energia | 3.5 | W | ||||
| Comprimento de onda do centro | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Potência média de lançamento, em cada faixa | PAVG | - Seis.5 | 2.5 | dBm | ||
| OMA, cada faixa | POMA | - Quatro | 2.5 | dBm | ||
| Potência média de recepção, em cada faixa. | - 11 anos.5 | 2.5 | dBm | |||
| Receba energia, cada faixa. | 2.5 | dBm | ||||
| Sensibilidade do receptor ((OMA)) | SEN | - 10 | dBm |
Dimensões de contorno:
Inovações
O ambiente de fabrico cumpre estritamente os mais avançados padrões tecnológicos, garantindo aos nossos produtos uma fiabilidade a longo prazo.
Qualidade e garantia
O nosso equipamento de teste de ponta verifica que cada um dos nossos produtos atende aos nossos altos padrões de qualidade
Personalização
Graças aos especialistas do nosso Departamento de Engenharia, temos total controlo sobre o hardware e o software de todos os nossos transceptores.Basta pedir e nós fornecemos!
Multicompatibilidade
A ColorOptic oferece uma solução realmente econômica para todas as principais plataformas, incluindo o firmware original do fornecedor.
Apoio técnico
Estamos a enviar um engenheiro para as suas instalações para o consertar.
