Módulo de transmissor QSFP56-DD 850nm 910nm DOM MPO MMF
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | ColorOptic |
| Certificação: | ROHS |
| Número do modelo: | CO-QD4H85S2C |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Cartão |
| Tempo de entrega: | 5 dias |
| Termos de pagamento: | Western Union, T/T, L/C |
| Habilidade da fonte: | 1000 partes/mês |
|
Informação detalhada |
|||
| DDM/DOM Support: | - Sim, sim. | Protocolos:: | QSFP-DD MSA, IEEE 802.3bs |
|---|---|---|---|
| Etiqueta: | Pode ser personalizado | Tecnologia: | Óptica paralela |
| Intervalo de temperatura: | 0°C a 70°C | Garantia: | 3 anos |
| Fator de forma: | QSFP-DD | Distância: | 100M |
| Destacar: | QDD-400G-SR4.2-BD,Módulo de transmissão MMF MPO,Módulo de transmissor MMF DOM |
||
Descrição de produto

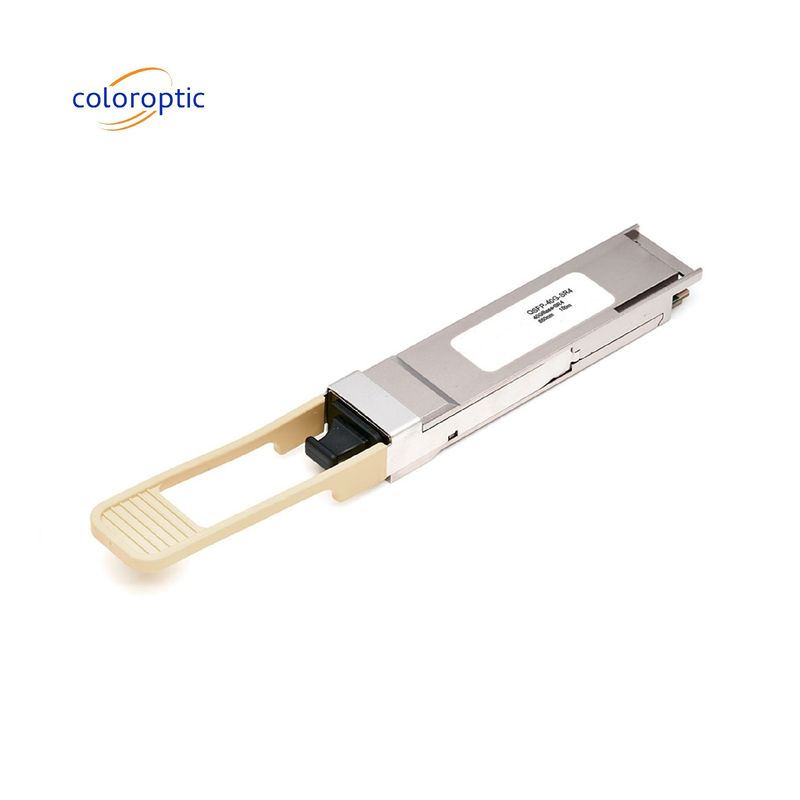

Cisco QDD-400G-SR4.2-BD Compatível 400GBase-SR4.2 QSFP56-DD 850/910nm 100m DOM MPO MMF Modulo de Transmissor Óptico
Descrição do produto:
O transceptor óptico CO-QD4H85S2C pode suportar taxas de bits de 400Gb / s. É um módulo óptico bidirecional de dupla densidade (QSFP-DD) Pluggable quad paralelo de pequeno fator de forma. The module accepts eight host electrical data and transmits them in two groups of optical bi-directional lanes (each group contains 4 pairs of optical lane) to allow optical communication over optical multi-mode fibersPor outro lado, no lado do receptor, o módulo aceita 8 conjuntos de sinal de entrada óptico e os converte em 8 canais de dados elétricos.

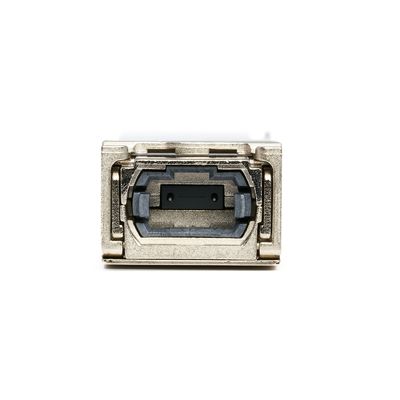

Uma fibra óptica com um conector MPO-12 pode ser ligada ao recipiente do módulo QSFP-DD.O cabo geralmente não pode ser torcido para um adequado alinhamento de canal para canalA ligação elétrica é obtida através de um conector de tipo de borda de 76 pinos compatível com a MSA.
O módulo funciona com uma única fonte de alimentação de +3,3 V. Os sinais de controle global LVCMOS/LVTTL, como Module Present, Reset, Interrupt e Low Power Mode, estão disponíveis com os módulos.Uma interface serial de 2 fios está disponível para enviar e receber sinais de controle mais complexosOs canais individuais podem ser endereçados e os canais não utilizados podem ser desligados para maximizar a flexibilidade do projeto.
Características:
- Conforme o QSFP56-DD MSA
- 8 Faixas ópticas bidirecionais
- Compatibilidade com a especificação IEEE802.3bs
- Transmissão de até 150 m na fibra multimodo OM5
- Interface elétrica de 8x53.125 Gb/s (400GAUI-8)
- Consumo máximo de energia 12 W
- Conector MPO-12
- Compatível com a RoHS
- Temperatura da caixa de funcionamento:
- Padrão: 0 °C a + 70 °C
- Extensão de -5 °C a +85 °C
Parâmetros técnicos:
| Parâmetro | Símbolo | Min. | Tipico | Max. | Unidades | - Não, não. |
| Temperatura da caixa de funcionamento | TOP | 0 | 70 | degC | ||
| Distância de ligação com OM3 | D | 0.5 | 100 | m | ||
| Consumo de energia | 10 | W | ||||
| Comprimento de onda do centro | λ1 | 844 | 863 | nm | ||
| Comprimento de onda do centro | λ2 | 900 | 918 | nm | ||
| Potência média de lançamento, cada Lane. |
PAVG | - Seis.5 | 4 | dBm | ||
| Modulação óptica externa Amplitude (OMAouter), cada Lane. |
POMA | - Quatro.5 | 3 | dBm | ||
| Potência média de recepção, cada Lane. |
- Oito.5 | 4 | dBm | |||
| Sensibilidade do receptor (OMAouter), cada faixa |
SEN | Max (- 6.6, SECQ ¢ 8) | dBm |
Aplicações:
- 400G Ethernet
- Interligações de banda infravermelha
- Datacenter Enterprise em rede.
Apoio e Serviços:
Fornecemos suporte técnico e serviço para o nosso produto QSFP DD Module.
- Suporte técnico 24 horas por dia
- Instalação e solução de problemas de hardware
- Atualizações e atualizações de software
- Diagnóstico e otimização do desempenho
- Peças de substituição e reparações sob garantia
