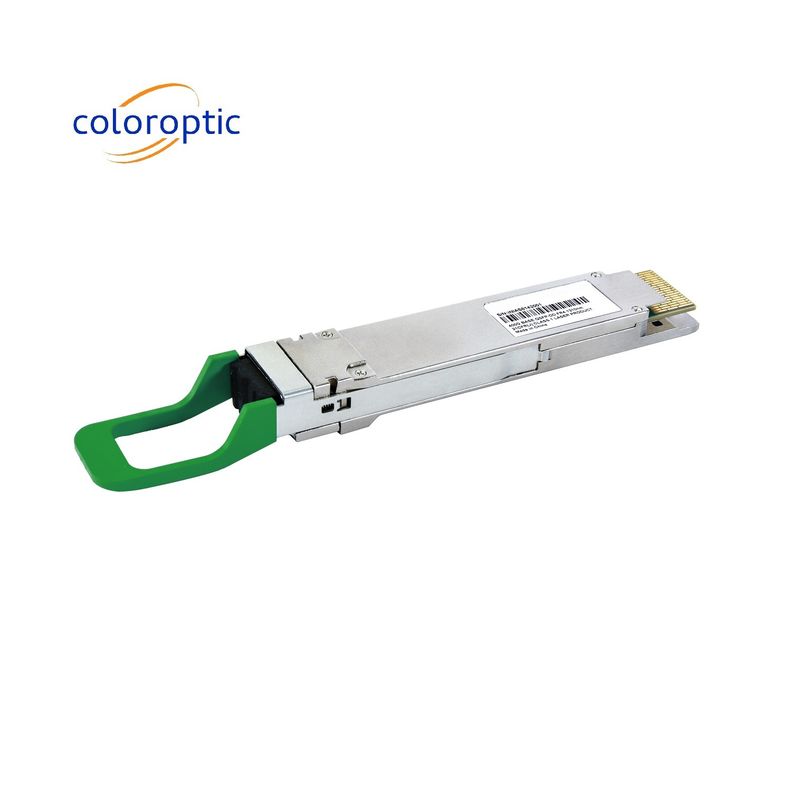

400G QSFP DD Módulo MSA Duplex LC Para FR4 2km SMF Transmissão Ethernet 400G
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | coloroptic |
| Certificação: | UL, TUV, CE, RoHS, REACH, CMRT |
| Número do modelo: | C-QD4H13FC |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Placas com cartão |
| Tempo de entrega: | 7 a 15 dias |
| Termos de pagamento: | TT, LC, Western Union |
| Habilidade da fonte: | 1000 partes/mês |
|
Informação detalhada |
|||
| Taxa de dados: | 400G | Comprimento de onda: | 4 vias CWDM MUX/DEMUX |
|---|---|---|---|
| Distância: | 2KM | Conector: | LC frente e verso |
| Fator de forma: | QSFP-DD | temperatura: | 0~70°C |
| DDM: | - Sim, sim. | Garantia: | 3 anos |
| Etiqueta: | Pode ser personalizado | Protocolos:: | 100G Lambda MSA 400G-FR4 |
| Aplicação: | Interconexão de Data Center | Tipo de suporte: | Único modo |
| Destacar: | Módulo QSFP DD MSA,QSFP DD Módulo Duplex LC,DD de 400G QSFP |
||
Descrição de produto
Módulo MSA 400G QSFP-DD para transmissão FR4 2km SMF 400G Ethernet
Este produto é um módulo óptico de dupla densidade (QSFP-DD) com fator de forma pequeno quadrado de 400Gb/s projetado para aplicações de comunicação óptica de 2 km.O módulo converte 8 canais de dados de entrada elétrica de 50Gb/s (PAM4) em 4 canais de sinais ópticos CWDM, e multiplexa-los num único canal para transmissão óptica de 400Gb/s.o módulo desmultiplique opticamente uma entrada óptica de 400 Gb/s em 4 canais de sinais ópticos CWDM, e os converte em 8 canais de dados de saída elétrica de 50Gb/s (PAM4).
Os comprimentos de onda centrais dos 4 canais CWDM são 1271, 1291, 1311 e 1331 nm como membros da grade de comprimentos de onda CWDM definida na ITU-T G.694.2Para minimizar a dispersão óptica no sistema de longa distância, o conector LC é equipado com um conector LC duplex para a interface óptica e um conector de 76 pinos para a interface elétrica.A fibra monomodo (SMF) deve ser aplicada neste módulo.. Host FEC é necessário para suportar até 2 km de transmissão de fibra.
O produto é concebido com fator de forma, conexão óptica/elétrica e interface de diagnóstico digital de acordo com o QSFP-DD Multi-Source Agreement (MSA) Tipo 2.Foi concebido para suportar as condições de funcionamento externas mais severas, incluindo a temperatura, humidade e interferência EMI
Características fundamentais
- Conforme o QSFP-DD MSA
- 4 vias CWDM MUX/DEMUX
- 100G Lambda conforme com a especificação MSA 400G-FR4
- Transmissão de até 2 km em fibra de modo único (SMF) com FEC
- Temperatura do gabinete de funcionamento: 0 a 70 °C°C
- Interface elétrica de 8x53.125Gb/s ((400GAUI-8)
- Taxa de dados 106,25 Gbps (PAM4) por canal.
- Consumo máximo de energia 12 W

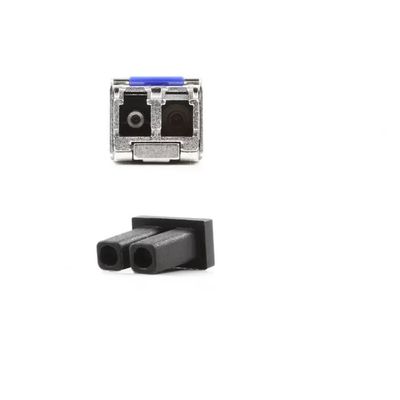

- Conector LC duplex
Aplicação
- Interconexão do Data Center
- 400G Ethernet
- Interligações de banda infravermelha
- Rede empresarial
Detalhes do produto
| Parâmetro | Símbolo | Min. | Tipico | Max. | Unidades | - Não, não. |
| Temperatura da caixa de funcionamento | TOP | 0 | 70 | degC | ||
| Distância de ligação | D | 0.002 | 2 | km | ||
| Consumo de energia | 12 | W | ||||
| Comprimento de onda do centro | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.7 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Potência média de lançamento, em cada faixa | PAVG | - Três.3 | 3.5 | dBm | ||
| OMA, cada faixa | POMA | -Não.3 | 3.7 | dBm | ||
| Potência média de recepção, em cada faixa. | - Sete.3 | 3.5 | dBm | |||
| Receba energia, cada faixa. | 3.7 | |||||
| Sensibilidade do receptor ((OMA)) | SEN | - Não, não.6,SECQ-6.0) | dBm |
