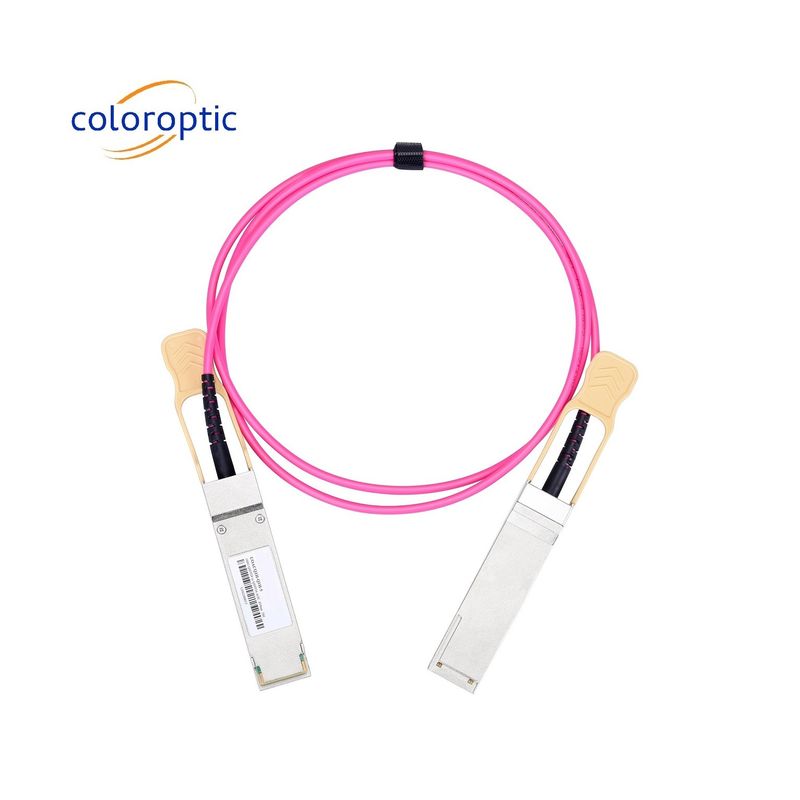

100G QSFP28 para 100G QSFP28 AOC DAC Cable 1m - 70m comprimento para Data Center
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | Coloroptic |
| Certificação: | CE, UL, FDA, RoHs, FC, TUV |
| Número do modelo: | C-ACQ100-Q100-x |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 10 |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Cartões |
| Tempo de entrega: | 10 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 5000 por mês |
|
Informação detalhada |
|||
| Tipo de cabo: | AOC | Taxa de dados: | 100G a 100G |
|---|---|---|---|
| Duração: | 1 ~ 70m | Padrão: | SFF-8431 SFF-8432 SFP+ MSA |
| Capa: | PVC | Garantia: | 3 anos |
| Destacar: | 100G QSFP28 AOC DAC Cable,Centro de dados AOC cabo DAC |
||
Descrição de produto
AOC Cable 100G QSFP28 para 100G QSFP28 Data Center Cabling Infrastructure Aplicação
Descrição geral
A família Color Optic C-ACQ100-Q100-x é uma família de cabos ópticos ativos QSFP28 de 4 canais (AOC) para aplicações 100G Ethernet (100GbE).Este conjunto óptico full-duplex oferece 4 canais de transmissão e recepção independentes, cada um com capacidade para até 25 Gbps para uma largura de banda agregada de 100 Gbps.Os cabos 100G QSFP28 AOC podem ser usados como substituto direto para o tradicional QSFP28 DAC (cabos de cobre de ligação direta) e transceptores QSFP28 de curto alcance, proporcionando um peso mais leveA extremidade óptica nunca é exposta a um ambiente de data center e, portanto, não requer limpeza ou manuseio especial.São concebidos para alta velocidade, alta densidade e baixo consumo de energia para as aplicações de redes de data center de hoje.
Detalhes do produto
| Condições de funcionamento recomendadas | |||||
| Parâmetro | Símbolo | Min. | Tipico | Max. | Unidade |
| Temperatura da caixa de funcionamento | Tc | 0 | + 70 | °C | |
| Tensão de alimentação | Vcc | 3.14 | 3.3 | 3.46 | V |
| Corrente de abastecimento | C.I.C. | 300 | mA | ||
| Taxa de bits | BR | 25.78 | Cada canal | ||
| Características elétricas | ||||||
| Parâmetro | Símbolo | Min. | Tipico | Max. | Unidade | Notas |
| Características do transmissor | ||||||
| Taxa de sinalização, por faixa | DRpl | 25.78125 | Gb/s | 1 | ||
| Comprimento de onda do centro | λ | 840 | 850 | 860 | nm | |
| Largura espectral RMS | 0.6 | nm | ||||
| Potência média de lançamento, por faixa | Pavg | - Oito.4 | 2.4 | dBm | ||
|
Amplitude de modulação óptica, cada faixa (OMA) |
OMA | - Seis.4 | 3 | dBm | ||
| Taxa de extinção | Urgência | 2 | dB | |||
|
Potência média de lançamento de desligamento Transmissor, por faixa |
RIN | - Trinta | dBm | |||
| Fluxo circundado | FLX |
> 86% a 19 um < 30% a 4,5 um |
dBm | |||
| Tolerância à perda de retorno óptico | 12 | dB | ||||
|
Máscara ocular com transmissor {X1, X2, X3, Y1, Y2, Y3} |
- Não.3,0.38,0.45,0.35,0.41,0.5} | 2 | ||||
| Características do receptor | ||||||
| Receber taxa para cada faixa | DRpl | 25.78125 | Gb/s | 3 | ||
| Faixa de comprimento de onda de quatro faixas | λ | 840 | 850 | 860 | nm | |
| Potência óptica de entrada sob carga | Pmax | 3.4 | dBm | |||
|
Potência média de recebimento para cada Lane. |
Pinhas | - Dez.3 | 2.4 | dBm | 4 | |
| Sensibilidade do receptor ((OMA) por faixa | Psens | - Cinco.2 | dB | |||
| Refletividade do receptor | Rfl | - Doze | dB | |||
|
Receptor Eye MaskDefinição {X1, X2, X3, Y1, Y2, Y3} |
- Não.28,0.5,0.5,0.33,0.33,0.4} | 5 | ||||
| Los De-Assert | Pd | - 13 | dBm | |||
| Los Assert | Pai! | - Trinta | dBm | |||
| Histerese de perda | Pd-Pa | 0.5 | dBm | |||
Características fundamentais
-
SFP MSA conforme
-
2 faixas paralelas no comprimento de onda central de 850 nm
-
Compatível com a especificação IEEE 802.3bs
-
Transmissão de até 70 m em fibra multimodo (MMF) OM3 com FEC
-
Temperatura da caixa de funcionamento: 0 a 70°C
-
Interface elétrica de 2x53,125 Gb/s (100GAUI-2)
-
Taxa de transferência de dados 53,125 Gbps (PAM4) por canal.
-
Consumo de energia máximo de 3,5 W por terminal
-
Compatível com a RoHS
Aplicação
- Links Ethernet 100G
- Interconexão de banda infravermelha
- Infraestrutura de cablagem de centros de dados
