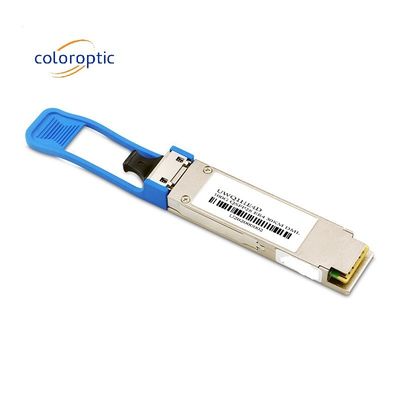

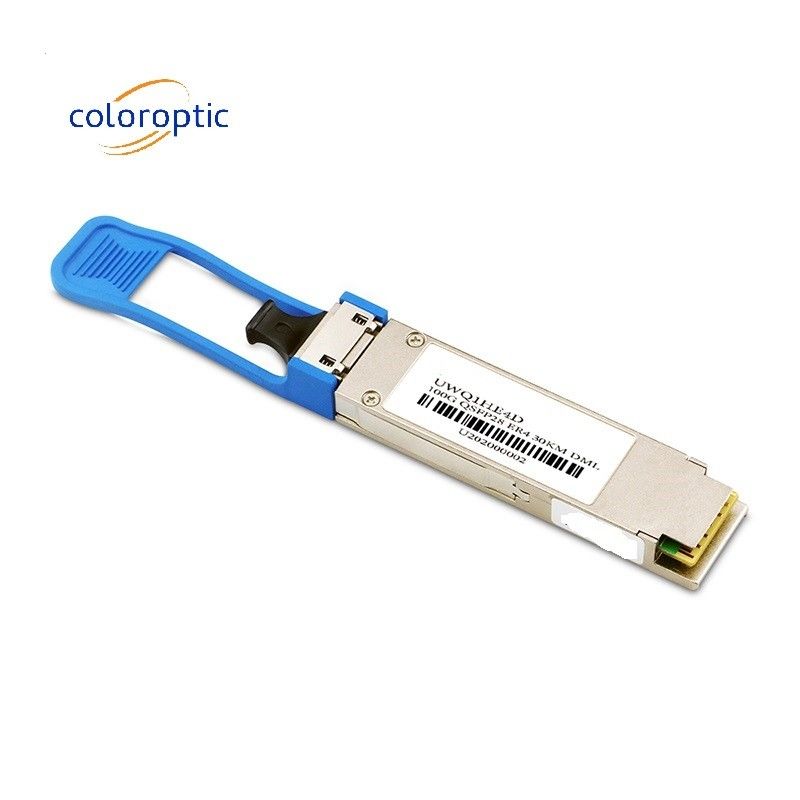

100G QSFP28 ER4 Transceptor de módulo óptico SFP com alcance de 40 km
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | coloroptic |
| Certificação: | UL, TUV, CE, RoHS, REACH, CMRT |
| Número do modelo: | C-Q81H13E |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 2 |
|---|---|
| Preço: | negotiable |
| Detalhes da embalagem: | Placas com cartão |
| Tempo de entrega: | 7 a 15 dias |
| Termos de pagamento: | TT, LC, Western Union |
| Habilidade da fonte: | 5000 partes/mês |
|
Informação detalhada |
|||
| Taxa de dados: | 100 g | Comprimento de onda: | 4LWDM |
|---|---|---|---|
| Distância: | 40 km sem FEC | Conector: | LC frente e verso |
| Fator de forma: | QSFP28 | temperatura: | 0~70°C |
| DDM: | - Sim, sim. | Protocolos: | MSA |
| Garantia: | 3 anos | Etiqueta: | Pode ser personalizado |
| Protocolos:: | para IEEE 802.3ba 100GBASE-ER4 LITE | Aplicação: | Ligações Ethernet 100GBASE-ER4 |
| Destacar: | 40 km de alcance do módulo óptico SFP,Modulo óptico ER4 SFP |
||
Descrição de produto
Módulo de transceptor óptico 100G QSFP28 ER4 com alcance de 40 km
O transceptor óptico 100G QSFP28 ER4 integra o caminho do receptor e do transmissor em um módulo.e passou para quatro condutores de laserOs controladores de laser controlam 4-EML com comprimento de onda central de 1296 nm, 1300 nm, 1305 nm e 1309 nm. Os sinais ópticos são multiplexados a uma fibra de modo único através de um conector LC padrão da indústria.No lado de recepção, as quatro faixas de fluxos de dados ópticos são opticamente desmultiplexadas pelo desmultiplexador óptico integrado.Este módulo possui uma interface elétrica de ligação a quente, baixo consumo de energia e interface serial de 2 fios.
O produto é concebido com fator de forma, conexão óptica/elétrica e interface de diagnóstico digital de acordo com o QSFP28 Multi-Source Agreement (MSA) e compatível com a norma IEEE 802.3ba
Características fundamentais
-
Fator de forma QSFP28 MSA ligável a quente
-
Compatível com a norma IEEE802.3 ba-2010
-
Suporta uma taxa de bits agregada de 103,1 Gb/s
-
Até 40 km para G.652 SMF W/O FEC
-
Fonte de alimentação única +3,3V
-
Temperatura da caixa de funcionamento: 0~70°C
-
Transmissor: 4x25Gb/s LAN WDM EML TOSA (1295.56- 1300 dólares.05, 1304.58,
1309.14nm) -
Receptor: 4x25Gb/s PIN+SOA ROSA
-
Interface elétrica 4x25G (OIF CEI-28G-VSR)
-
Consumo máximo de energia 5W
-

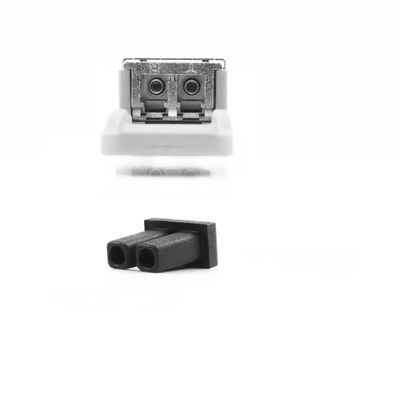

Recipiente duplo LC
Aplicação
·Interconexões QDR e DDR em infra-bandas
·100G Telecom do lado do cliente
Detalhes do produto
| Parâmetro | Símbolo | Min. | Tipico | Max. | Unidades | - Não, não. |
| Temperatura da caixa de funcionamento | TOP | 0 | 70 | degC | ||
| Distância de ligação com G.652 ((com FEC) | D | 40 | km | |||
| Consumo de energia | 5 | W | ||||
| Comprimento de onda do centro | L0 | 1294.53 | 1295.56 | 1296.59 | nm | |
| L1 | 1299.02 | 1300.05 | 1301.09 | nm | ||
| L2 | 1303.54 | 1304.58 | 1305.63 | nm | ||
| L3 | 1308.09 | 1309.14 | 1310.19 | nm | ||
| Potência média de lançamento, em cada faixa | PAVG | - Dois.9 | 2.9 | dBm | ||
| OMA, cada faixa | POMA | 0.1 | 4.5 | dBm | ||
| Potência média de recepção, em cada faixa. | - Vinte.9 | - Três.5 | dBm | |||
| Receba energia, cada faixa. | - Três.5 | |||||
| Sensibilidade do receptor ((OMA), cada faixa | SEN | - Vinte e um.5 | dBm | BER<1e-12 |
Dimensões de contorno:
