2U Data Center Interconnection Network Transport Platform Interface CFP2 QSFP28 Interface de rede de transporte CFP2

Descrição de produto

2U Data Center Interconnect Transport Platform Suporte a portas 400G CFP2 Coherent e QSFP28

O equipamento T500 de interconexão de centros de dados e rede principal de metrô é uma nova geração de equipamento de transmissão óptica de alta capacidade, líder no setor, modular, totalmente desacoplado e de alta capacidade.Proporciona capacidade de rede flexível, variedade de interfaces de cliente, fontes de alimentação selecionáveis e chassi único para módulos de serviço óptico e elétrico que o tornam adequado para a interconexão de grandesCentros de dados médios ou pequenos, rede de transportadores de metrô e de grandes áreas, bem como interconexões ou backup de centros de computação e empresas.O equipamento pode formar uma rede de transmissão e retransmissão de divisão de comprimento de onda ponto a ponto, uma rede de relé óptico ativo e passivo multiponto, uma rede FOADM ou ROADM de divisão de comprimento de onda de anel ou uma rede FOADM ou ROADM de divisão de comprimento de onda de malha completa.O equipamento fornece interfaces de serviço de cliente ricas (400GE, 100GE, OTU4, 10GE, OTU2, SDH, 10G Wan e etc.) e capacidade de proteção OMS/OTS/OCH. A capacidade máxima de transmissão de chassi único é de 3,2 Tb/s.

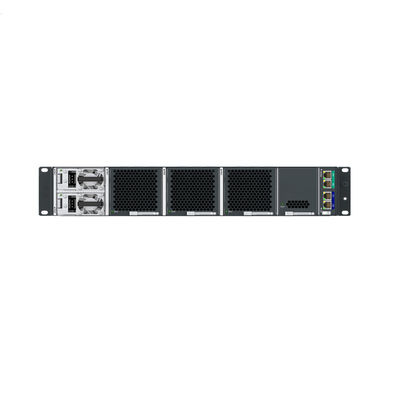

T500 Introdução do chassi

2 RU de altura; montagem em racks de 19 e 21 polegadas, com uma profundidade igual ou superior a 600 mm
3 tipos de fonte de alimentação: 110V/220V AC, 240V HDC e -48V DC
Opções de potência de saída de 800 W e 1300 W
Fornecedora de energia ligável a quente e proteção 1+1
Alta densidade com cartões de serviço de tamanho de 8 1/4 slots ou cartões de serviço de tamanho de 4 1/2 slots
Chassi único para serviço óptico e OTN
3.2T de capacidade em chassi único
Redundância do controlador, interfaces de gestão dupla com OSPF, L3 isolado
Método de dissipação de calor da frente para dentro e para fora com 3 ventiladores de arrefecimento por vento, 2+1 proteção por ventilador
Interface de gestão padrão aberta, Netconf, YANG/Openconfig
Gestão melhorada do equipamento, monitorização do estado de funcionamento, relatório de alarme, monitoramento e registos de desempenho óptico e de serviço em tempo real/15min/24h, registos, gestão de utilizadores e telemetria
Temperatura de funcionamento ambiente: curto prazo -5°C+45°C/23°F113°F, longo prazo 0°C+40°C/32°F104°F
Temperatura de armazenamento: -40°C ∙+85°C/-40°F ∙185°F
Umidade relativa: a curto prazo 5%~90%, a longo prazo 5%~85%

T500 Introdução de trenós ópticos

Os trenós ópticos incluem várias especificações de amplificadores de ponto final ópticos modulares, amplificadores de linha óptica, cartões WSS, cartões TFF, cartões de sincronização de tempo PTM Leste / Oeste, cartões de proteção óptica,OTDR, OCM, etc. Pode formar uma topologia de rede óptica de divisão de comprimento de onda de ponto a ponto, um relé multiponto, uma rede de divisão de comprimento de onda de anel e uma rede de divisão de comprimento de onda de malha completa para diferentes necessidades.Suporta os modos de proteção do OCH, OMS e OTS, e podem satisfazer diferentes requisitos de rede

Sled de amplificador óptico terminal

Tamanho da placa de 1/2 ranhuras; BA, PA, OSC integrados e VOA bidirecional
Para ganho EDFA, BA suporta 8-18dB e 15 ~ 25dB, PA suporta 15 ~ 25dB e 22 ~ 35dB e potência saturada suporta 21dBm e 23dBm
Suporte à interface especial de ligação OTDR e OCM externa
Modulo OCM integrado opcional; módulo OTDR integrado opcional

Sled de amplificador de linha óptica

Tamanho da placa de 1/2 ranhuras; LA dupla integrada, OSC e VOA bidirecional
Para ganho EDFA, LA suporta 15 ~ 25dB e 22 ~ 35dB e potência saturada suporta 21dBm e 23dBm
Suporte à interface externa do monitor OTDR e OCM
Modulo OCM integrado opcional; módulo OTDR integrado opcional

Interruptor seletivo de comprimento de onda duplo de 9 graus (WSS) deslizado com amplificador óptico incorporado

Tamanho da placa de 1/2 ranhuras; Integração de WSS gêmeos (Wavelength Selective Switch), BA, PA, OSC e pré-VOA
Para o módulo EDFA, o ganho de BA é de 15 ~ 25dB, o ganho de suporte de PA é de 15 ~ 25dB e 22 ~ 35dB e o suporte de potência saturada é de 21dBm e 23dBm.
Suporte à interface externa do monitor OTDR e OCM
Modulo OCM integrado opcional; módulo OTDR integrado opcional

Cartão TFF

Tamanho da placa de 1/4 de ranhuras; placa única FOADM (TFF), duas direções ((este e oeste)
4 ondas adicionam e descartam
Construído em express VOA para fazer a potência da luz onda acima igual à da interface expressa

Cartão de protecção óptica

Tamanho da placa de 1/4 de ranhuras; proteção 1 + 1
Cartões de um e dois canais
Mudança de limiar de diferença de potência de suporte e de limiar de valor absoluto de potência
Apoio à mudança de retorno e não retorno
Tempo de espera de recuperação do suporte
Suporte de energia desligado, energia ligada, conector a quente e sem fecho de luz
Limite de histerese de suporte

Cartão PTM

Tamanho da placa de 1/4 de ranhuras; Duas variantes de direção leste e oeste
Ele suporta 1588 relé de relógio, passthrough através e adicionar / soltar

Cartão OTDR

Tamanho da placa de 1/4 de ranhura; configuração flexível de 8 interfaces externas
comprimento de onda de trabalho 1501 nm
A distância de detecção é superior a 80 km e a precisão de detecção é inferior a 20 m

Cartão OCM

Tamanho da placa de 1/4 de ranhura; configuração flexível de 8 interfaces externas
Intervalo de canais 50 Hz e 100 Hz configurável

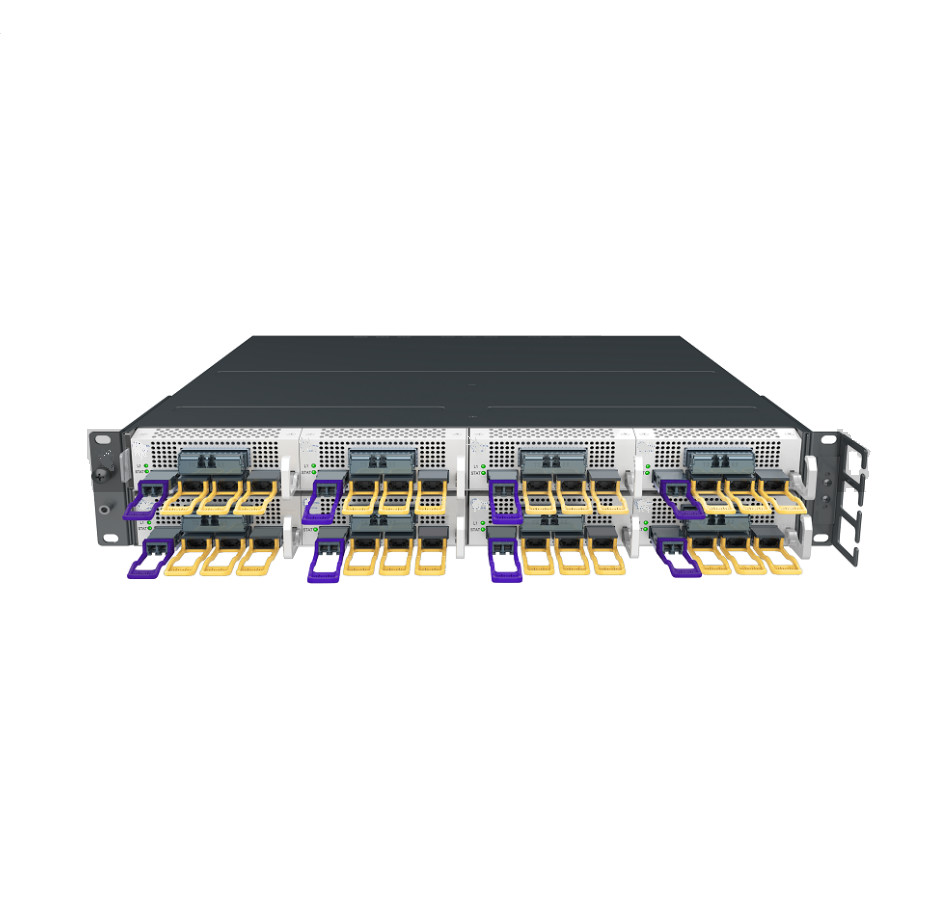

Introdução dos trenós T500 Transponder e MuxPonder

Os trenós Transponder e MuxPonder incluem cartões de serviço multi-modelo, de alta densidade e de alta capacidade,que suportam vários tipos de serviços de cliente e podem satisfazer os requisitos de diferentes aplicaçõesSuporta a interface de uplink 400G/200G e possui ricas funções de gestão de manutenção, monitoramento de desempenho, relatório de alarme e telemetria,que seja conveniente para equipamentos diários e manutenção e gestão.

Transponder 400G/200G

Tamanho 1/4 de tabuleiro
Interface do cliente
Suporte a 4xQSFP28, 400GE/100GE/OTU4/FlexE/FlexO
1x400GE com suporte a QSFP-DD
Suporte à inserção e passagem de falhas locais, à passagem de falhas remotas e outros sinais de manutenção
Suporte LLDP; Suporte Ethernet RMON e telemetria do desempenho Ethernet, potência do transceptor do módulo óptico, corrente de desvio, etc.
Suporte à medição de atraso, teste de loopback, etc. Suporte ao desligamento automático do laser
Interface de linha
1xCFP2 DCO, codificação 16QAM, com suporte a taxas 400G e 200G
Frequência 191,3 ~ 196,1 thz, suportar intervalos de 75G/100G
Monitoramento de desempenho de suporte e telemetria da potência do transceptor, pré-FEC, corrente de desvio do laser e temperatura de funcionamento do laser
Suporte à medição do atraso, teste de loopback, etc.; comutação de proteção inferior a 50 ms

200G MuxPonder

Tamanho da placa de 1/2 ranhuras
Interface do cliente
Suporta duas variantes: 20xSFPP e 1xQSFP28+10xSFPP
Suporte a 100GE/100GE FlexE/OTU4/10GE /OTU2/STM-64/10GE WAN e etc.
Suporte à inserção e passagem de falhas locais, à passagem de falhas remotas e outros sinais de manutenção
Suporte LLDP; Suporte Ethernet RMON e telemetria do desempenho Ethernet, potência do transceptor do módulo óptico, corrente de desvio, etc.
Suporte à medição de atraso, teste de loopback, etc. Suporte ao desligamento automático do laser
Interface de linha
1xCFP2 DCO, 16QAM e codificação QPSK, com suporte a taxa 200G
Frequência 191,3 ~ 196,1 thz, suportar intervalos 75G e 100G
Monitoramento de desempenho de suporte e telemetria da potência do transceptor, pré-FEC, corrente de desvio do laser e temperatura de funcionamento do laser
Suporte à medição do atraso, teste de loopback, etc.; comutação de proteção inferior a 50 ms
