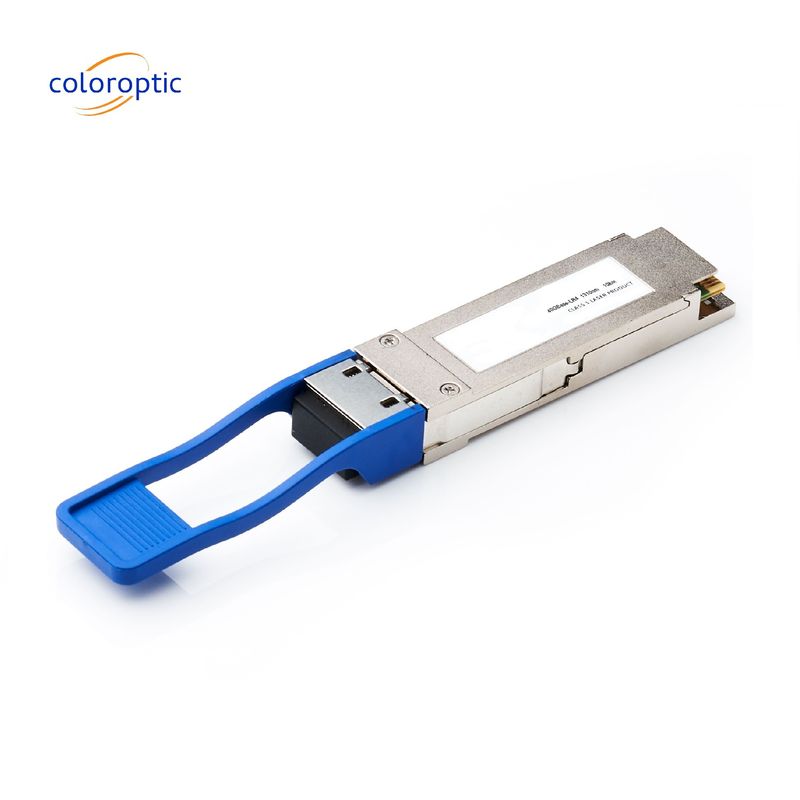

Arista QSFP-100G-SR1.2 QSFP28 850nm / 910nm 100m MMF módulo transceptor

Descrição do produto:

• Este produto pode suportar taxas de bits de 100Gb / s. É um módulo óptico bidirecional quadriparallel de pequeno fator de forma plugável (QSFP28).O módulo integra quatro dados elétricos de hospedeiro em duas faixas ópticas (por meio de interface óptica bidirecional VCSEL de comprimento de onda duplo), 850nm e 910nm) para permitir a comunicação óptica através de uma fibra óptica multi-modo LC duplex de 2 fibras.o módulo desmultiplexa 2 conjuntos de sinal de entrada óptico e os converte em 4 canais de dados elétricos.

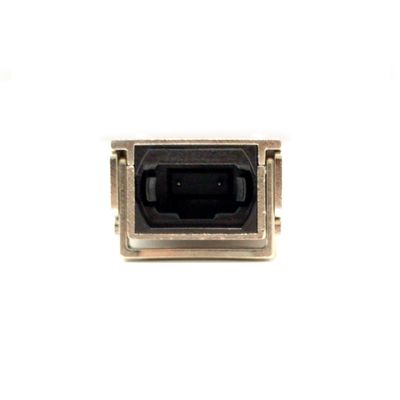

• Um cabo de fita de fibra óptica com um conector LC pode ser ligado ao recipiente do módulo QSFP28.O cabo geralmente não pode ser torcido para um adequado alinhamento de canal para canalA ligação elétrica é obtida através de um conector de tipo de borda de 38 pinos, compatível com a MSA.
• O módulo funciona com uma única fonte de alimentação de +3,3 V. Os sinais de controle global LVCMOS/LVTTL, como Module Present, Reset, Interrupt e Low Power Mode, estão disponíveis com os módulos.Uma interface serial de 2 fios está disponível para enviar e receber sinais de controle mais complexosOs canais individuais podem ser endereçados e os canais não utilizados podem ser desligados para maximizar a flexibilidade do projeto.

Características:

• 4 canais independentes full-duplex
• • Até 28Gbps de taxa de transferência por canal
• • Compatível com o QSFP28 MSA
• • Até 100 m de transmissão MMF OM4
• • Até 70 m de transmissão MMF OM3
• • Fornecimento de energia único de 3,3 V
• • Consumo máximo de energia 3,5 W
• • Conector óptico MTP/MPO
• • Compatível com a RoHS-6
• • Temperatura da caixa de funcionamento
• • Padrão: 0 °C a +70 °C
• • Extensão de -5°C a +85°C

Parâmetros técnicos:

Este produto pode suportar taxas de bits de 100Gb / s. É um módulo óptico bidirecional quadriparallel de pequeno fator de forma plugável (QSFP28).O módulo integra quatro dados elétricos de hospedeiro em duas faixas ópticas (por interfaces ópticas bidirecionais de VCSEL de comprimento de onda duplo), 850nm e 900nm) para permitir a comunicação óptica através de uma fibra óptica multimodo LC duplex de 2 fibras.o módulo desmultiplexa 2 conjuntos de sinal de entrada óptico e os converte em 4 canais de dados elétricosO módulo de recepção também produz sinais elétricos compatíveis com os níveis de voltagem do modo comum de lógica (CML).

Aplicações:

•Data Center, de rack para rack.

• HDR de banda infinita

• 100G Ethernet

Embalagem e transporte:

Os produtos de módulos ópticos SFP devem ser embalados e enviados em conformidade com as seguintes orientações:

• Cada produto deve ser embalado individualmente numa bolsa ou caixa isenta de radiações estáticas.
• O produto deve ser enviado numa caixa que esteja marcada com as informações de transporte adequadas.
• A caixa deve ser fechada com segurança com um selo à prova de adulteração.
• A caixa deve ser rotulada com as informações de expedição adequadas.
• A caixa deve ser rotulada com o peso e o tamanho.
• A caixa deve ser rotulada com a classe de transporte adequada.
